一、產品概述：

多功能低壓臺區識別儀采用工頻載波調制技術進行臺區識別，在相鄰臺變共高壓，共地，共電纜溝以及通信基站影響的情況下可以準確的進行臺區識別。對于距離長，干擾嚴重等惡劣環境的線路，電力載波信號可能無法有效傳輸，及時這種情況我們的臺區識別儀也只需一次即可正確識別，準確無誤。同時根據不同的臺區編號可以一次識別最多16個相鄰拓撲關系混亂的臺區。具備臺區識別、分支測量、參數測量等功能，還有參數設置、記錄存儲、文件上傳功能。廣泛的應用于：低壓臺區檔案清查、采集系統調試、線損管理、臺區負荷管理、電網質量監測等。

二、產品特點：

1、 結果判定準確、快速、直觀：6秒內百分百識別。

2、通訊距離：3公里以上，低壓臺區全面覆蓋。

3、 多臺區一次測定歸屬關系：最多支持16個臺區。

4、分支識別準確定位拓撲關系。

5、 體積小，攜帶方便：手持式。

三、產品功能：

1、臺區識別功能

臺區識別儀功能，可用于在線識別變壓器和用戶之間的歸屬關系。本設備配對使用，在變壓器的二次側下的母排或開關處，接入設備主機，在被測點，接入從機，在從機發出測試命令后，能測出被測點是否屬于本臺變，并且測出所屬相位、6秒內測出結果、可以同時安裝多達16臺主機，進行多臺區識別。

臺區識別儀測試工作流程圖

2、分支識別功能：

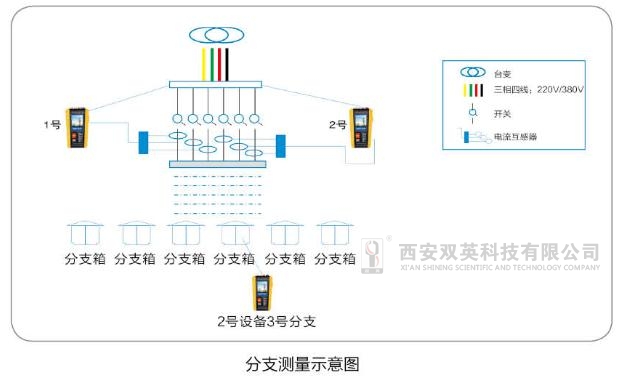

臺區分支功能應用于營配貫通工作的臺區拓撲圖的清理工作。理清臺區拓撲關系，實現分支停電、局部線損核查等工作，是實現臺區精細化管理的重要環節，最大支持24路分支測量。

3、臺區互檢：

臺區互檢：在主菜單，輕觸“臺區互檢”，進入臺區互檢功能界面，在該界面下，看到ACB三相電壓、相角、畸變量、本設備號等信息。這時，可以按“發送”軟按鍵或設備上的“發送”鍵，進行臺區互檢測試。

臺區互檢是檢測各個相鄰變壓器之間是否存在串擾的問題，有些變壓器之間可能由于工作疏忽的原因，導致兩個變壓器之間線路發生連接的情況，因此這個時候就必須對各個變壓器之間進行相互檢測，以確保變壓器之間的獨立性。

臺區互檢時，在需要測試的臺變下安裝主機，并確保主機的三相電順序完全正確。并在相鄰的臺變下以同樣的方式安裝分機，點擊臺區互檢界面的開始，便開始依次檢測分機的三相與主機三相的連接情況，如下圖所示：

每測試完一相就即時顯示當前分機與主機之間的線路連接情況。當三相完全檢測通過后，便會(huì )提示“檢測通過”，表示兩臺區不存在火線相連情況。

4、諧波測量

諧波分析：在主采單下，輕觸“諧波分析”，進入諧波分析界面，這時，ABC三相的諧波分量值，列表顯示，通過左右箭頭的軟鍵盤，查看34次諧波值。

5、記錄查詢

記錄查詢：在主菜單，輕觸“記錄查詢”，即顯示臺區歸屬關系的記錄。

6、文件管理

文件管理：在主菜單，輕觸“文件管理”，即進入文件列表，有分支記錄文件，臺區記錄文件，及其它記錄文件，進行文件的刪除，上傳、下載。

之前看到的臺區識別界面和分支識別界面，都存在“保存”的選項。此選項為電力工作者提供了很好的數據統計功能，當每次臺區或分支測試完畢后，可以點擊保存按鈕，將本次測試的信息記錄保存下來。之后可以在記錄查詢功能界面，查看當前保存的信息，還可以通過USB或藍牙將保存的數據導出，方便在電腦上整理和瀏覽。

7、幫助

幫助：在主菜單，輕觸“幫助”，進入幫助界面介紹各個功能的操作流程與儀器出現故障后的處理方法。

當選擇臺區識別操作時，界面會(huì )顯示出“幫助”信息。

1)安裝在臺變下的為主機，測試點處則為分機。

2)主機接三相電，而分機只將單線電源接入A相插孔。

3)多個臺變同時測試時，必須保證主機設備號唯一。

4)臺區識別時，由分機直接按發送鍵啟動測試，測試成功后，可以點擊保存按鍵，來存儲當前測試結果與測試點信息。

當選擇分支識別操作時，界面會(huì )顯示出幫助信息：

1)分支識別將主機接到已知總線上，在測試點接分機。

2)主機在接總線時，必須在主機上安裝檢測設備。

3)多個分支同時測試時，必須保證主機設備號唯一。

4)分支識別時，由分機直接按發送鍵啟動測試，測試成功后， 界面會(huì )顯示分支測試結果，并可以點擊保存按鍵，來存儲當前測試結果與測試點信息。

當選擇臺區互測操作時，界面會(huì )顯示出幫助信息：

1)在需要測試的臺變下安裝一臺主機。

2)確保每臺主機的三相電順序完全正確。

3)測試時點擊開始按鈕便可啟動測試。

4)當線路中出現連接情況，則測試結果會(huì )顯示出X號臺區X相，如果不存在則會(huì )顯示檢測通過。

當選擇故障信息處理時，界面會(huì )顯示出幫助信息：

1)電壓超限

電壓超過270V。

處理方法：須斷電等待電力線電壓穩定。

2)保險管損壞

某相保險已經熔斷，請更換相應保險管。

注意：保險管必須采用廠家提供的專用保險管。

處理方法：選擇對應保險管進行替換。

3)連線松動

某相線路接觸不穩定，線路不牢固。

處理方法：斷電后，重接各相線。

4)設備異常

內部器件工作不穩定損壞。

處理方法：停止使用，返廠修理。

8、設置

設置：在主菜單，輕觸“設置”，進入設置功能，有設備號設置、參數設置、密碼設置。除了設備號設置外，其他的設置，需要密碼才能進行。密碼應少數設備管理者保存。并且嚴禁非專業人士設置參數，否則可能導致設備損壞。

系統設置包括了設備號的選擇、顯示背光的調節、藍牙的設置、音樂(lè )的播放和錄音等。方便用戶對數據的各種保存處理。讓用戶自由控制，輕松工作。

參?????數		項目和指標
規格	額定電壓	三相四線：3×220/380V
	頻????率	50Hz
	外形尺寸	48×118×225MM
	重????量	670g
電氣參數	正常電壓范圍	0.8～1.2Un
	整機靜態功耗	≤?3.5W
氣候參數	工作溫度	-20℃～+50℃
	相對濕度	≤?85%
其它參數	測試距離	3?KM
	識別周期	6秒
	一次識別成功率	≥99%
	電氣參數精度	≤1%
