一、產品概述

SY2000F數字雙鉗相位伏安表是西安雙英科技股份有限公司于2019年新升級的一款手持式數字雙鉗相位伏安表。智能、快速、省電、精確、安全、穩定；外觀設計美觀大方，操作方便，廣泛適用于繼電保護、電能計量、防竊電等工作。

二、功能特點

1、可同時測量4路輸入（2路電壓、2路電流）信號。

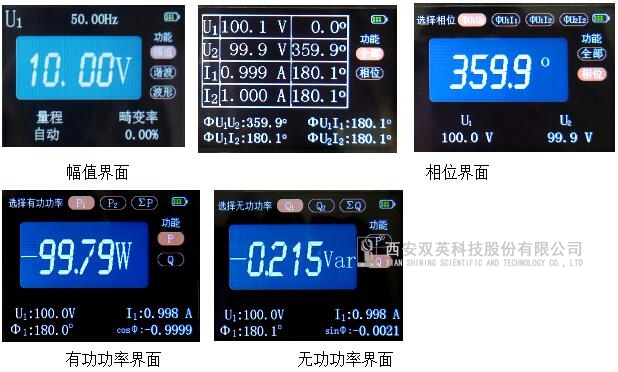

2、2.4寸高分辨率（320*240）真彩色TFT顯示，可顯示電壓和電流真有效值、相位、頻率、功率、功率因數等電參數，測量結果以向量圖、幅值、相位、功率等多種方式顯示。

3、可實時顯示電壓、電流波形。

4、可顯示電壓、電流基波幅值、2~50次諧波含有率和柱狀圖，具有電能質量分析功能。

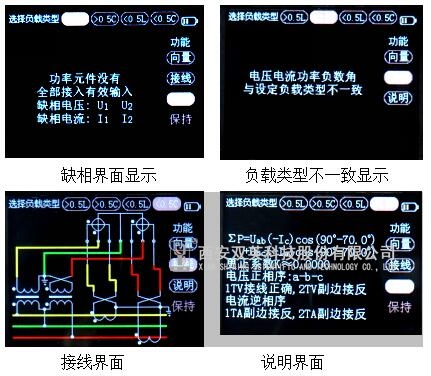

5、可實時進行三相三線制 192種接線錯誤判定，可直接顯示功率表達式和錯誤接線圖。

6、可測量電阻、電抗、阻抗、導納等參數。

7、有手動、自動量程：測量時儀表會(huì )自動切換至最佳量程。也可根據個人習慣選擇手動量程。

8、工作狀態自動識別：儀表處于工作狀態時，不會(huì )自動關機，避免重復開關機的麻煩。但在沒有輸入信號時，能自動關機，節省電池消耗。

9、支持軟件校準，內部無硬件校準，穩定度好，年變差小。

10、配有藍牙和USB接口，可以連接安卓手機，利用聯機APP擴充更多功能：

1)連接后測量結果可以實時顯示，還可以顯示電壓、電流50次諧波分量，測量結果可以直接存儲在手機端。測量結果保存時可以添加文字備注，地理信息，附圖等多種信息，方便記錄現場。

2)測量結果可以實時共享至微信或QQ好友。

3)可以設定測量起止時間，測量間隔，實現趨勢圖記錄及顯示。

4)通過藍牙接口與手機無線連接，結果實時顯示，可以用于人不便讀數的現場。

5)USB接口連接時可以實時顯示電壓電流波形。

三、產品用途

SY2000F型數字雙鉗相位伏安表是理想的手持式相位測量及多功能儀表。使用該儀表，不僅可以測量交流電壓，而且它能在不斷開被測電路的情況下，測量交流電流，測量交流電壓之間、交流電流之間及電壓、電流之間的相位，還能測量頻率、功率、功率因數等電參數，實現三相三線接線的判別、顯示波形圖向量圖等。

由于該儀表具備上述功能，它的用途極為廣泛：可以方便地直接讀出差動保護各組CT之間的相位關系；可以判定有功、無功電度表接線正確與否；測量線路的功率因素角，以進行無功補償；完成感性電路和容性電路的判別；檢查變壓器的接線組別；測量三相電壓相序；估斷電度表運行的快慢，可作漏電流表使用。

因此，該表是電力部門、鐵路部門、工廠和礦山、石油化工、冶金系統進行二次回路檢測的理想儀表。

由于配有USB接口和藍牙軟件，還可以實時測量和記錄測量數據，生成反映變化趨勢的表格和曲線；用于自動記錄電流、電壓及頻率、相位的變化過程。

1.基本誤差（在參比條件下的誤差極限）

參比條件：

表1：參比條件

基本誤差（在參比條件下的誤差極限）：

幅值測量誤差：

表2：誤差表1

頻率、相位測量誤差：

表3：誤差表2

2.工作條件和附加誤差

工作條件

在表3規定的額定工作條件下，各測量參數的工作誤差不超過基本誤差的二倍。

表4：工作條件表

注1： 電壓和電流為真有效值原理測量,對波形無要求, 相位測量時, 對波形失真要求；

注2： 5~20 mA電流范圍時，測相誤差極限： ±3.0°。

3.測量特性說明

電壓通道

輸入方式：浮置輸入

測量方式：真有效值（RMS）原理

輸入阻抗：500KΩ

電壓量限：500V

電流通道

輸入方式：鉗形電流互感器采樣輸入

測量方式：真有效值（RMS）原理

頻率測量

儀表測量頻率時，如果有U1輸入，就由U1取樣，沒有U1輸入，就由I1取樣，其取樣依次為U1、 I1、 U2、 I2。

頻率測量的信號幅值范圍：電壓：1V—500V，電流：5mA—10A

4.安全特性

兩路電壓輸入通道與儀器內部絕緣隔離，兩路電流采用鉗形電流互感器輸入，安全可靠。

耐壓

電壓輸入端、交流充電電源輸入端與儀表外殼之間，鉗形電流互感器鐵芯與付邊繞組引出線及鉗柄之間能承受2KV / 50Hz 正弦波交流電壓歷時1分鐘的試驗。

絕緣電阻

儀表線路與外殼之間用1000V搖表測其絕緣電阻不小于100MΩ。

5.外形尺寸、重量

儀表本身尺寸：197mm×94mm×54mm凈重0.5Kg（含電池）。

鉗形電流互感器：10A   140×42×19mm     0.16 Kg
