SY3002T高低壓計量裝置綜合測試儀：是多功能用電檢查和計量裝置現場測試儀表。既可以用于35KV以下帶電運行狀態，也可以新裝不帶電狀態時進行高、低壓計量裝置電壓電流互感器一、二次變比、極性和相序和二次回路接線測試，完成計量裝置綜合測試。

產品簡介
技術指標
產品配置

一、功能特點：

1、既可以運行狀態下帶電，也可以新裝不帶電狀態時進行高低壓計量裝置電壓電流互感器一二次變比、極性和相序和二次回路接線測試，完成計量裝置綜合測試。

2、測量主機和一次電流鉗無線通信，實現帶電時電流互感器的變比、極性和相序測量，一二次電流可以不在同一位置。

3、高壓鉗形電流表采用開合式互感器，利用絕緣桿操作，無線通信，安全方便，電流范圍可從0.01A到600A，測量精度0.5級，最小測相電流20mA，可實現空載情況下高壓電流互感器變比極性測量。

4、柔性電流鉗測量范圍從3A到3000A，測量精度1.0級，配有絕緣操作工具，可以進行安全進行母排低壓大電流測量，同時可以進行電纜、負荷開關、接地扁鐵漏電流測量。

5、可擴充一次電流采集裝置，具有四路電流測量，可以直接進行變比和一次功率測量，進行計量裝置綜合誤差校驗，還可以進行包括架空線路的漏電流排查。

6、通過一次電流核對極性可以輔助進行接線檢查，無需了解用戶負載類型。

7、測量主機可實現單、三相電能表接線檢查和現場校驗，具有電能質量分析功能。

8、配有手機APP，保存數據時可添加備注、地理信息、附圖等多種信息，結果可導出為Word文件，可直接QQ或微信分享或上傳打印。

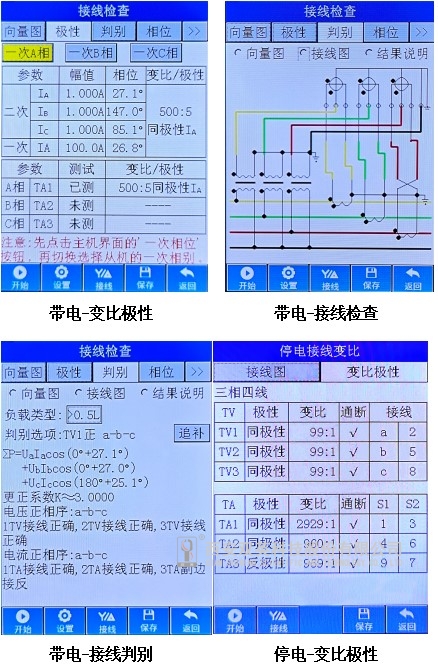

二、部分顯示界面：

技術指標：

幅值測量誤差：

儀表	功能	量程	分辨力	精度
測量主機	電壓（U）（0～500V）	500V	1V	±0.2%量程
		300V	0.1V
		20V	0.01V
	電流（I） (10A鉗子)	10A	0.01A	±（0.3%讀數+0.2%量程）
		2A	0.001A
		200mA	0.1mA
		40mA	0.01mA
一次電流鉗	高壓鉗	600A	1A	±（0.3%讀數+0.2%量程）
		200A	0.1A
		20A	0.01A
		8A	0.001A
	柔性鉗	3000A	1A	±（0.5%讀數+0.5%量程）
		300A	0.1A
		30A	0.01A

頻率、相位測量誤差：

功能	結果范圍	分辨力	誤差范圍
頻率	45Hz～65Hz	0.01Hz	±0.05Hz
相位	0～360°	0.1°	±1°
功率因數（有功）	-1.0000～1.0000	0.0001	---

電能計量誤差:

儀表

功能

電壓/V

電流鉗類型

電流/A

功率因數

誤差/%

測量

主機

電能

57～220

10A

1～10

1.0

±0.5

0.5L 0.8C

±1.0

變比測量誤差：

被測對象	測量范圍	誤差范圍	分辨力
電壓互感器	10kV～30kV	±2%讀數	1
電流互感器	50:5～500:5	±2%讀數	1
	500:5～5000:5	±5%讀數	1
	5000:5～15000:5	±10%讀數	1

二次回路阻抗測量誤差：

被測對象	測量范圍	誤差范圍	分辨力
PT二次回路	100Ω～8KΩ	±10%讀數	0.1Ω～0.01KΩ
CT二次回路	0.2～50Ω	±10%讀數	0.01Ω
